數據中心機房設備監控系統構成

admin 2014-03-25 00:00:00 0

　　跟著計算機技能的展開和遍及，計算機體系數量日積月累，其配套的環境設備也日益增多，數據中心已成為各單位的重要組成部分。數據中心機房的環境設備(供配電、 UPS、空調、消防、保安等)有必要時時刻刻為計算機體系供給正常的運轉供給保證。一旦機房環境設備呈現毛病，就會影響到計算機體系的運轉，對數據傳輸、存儲及體系運轉的牢靠性構成威脅，如事端嚴峻又不能及時處置，就能夠損壞硬件設備，形成嚴峻后果。關于國家機關、銀行、證券、海關、郵局等需求實時溝通數據的單位的機房，機房辦理更為重要，一旦體系發作毛病，形成的經濟損失更是不可估量。因此機房有必要選用智能化監控與辦理，完結機房設備的一致監控。這樣能夠減輕機房保護人員擔負，便于設備的會集辦理，進步體系的牢靠性與可用性，下降辦理本錢，進步功率。

　　1 機房環境設備監控系統的構成

　　為了對機房一切的設備及環境進行會集監控和辦理，機房工程中引薦選用機房環境設備監控體系，其監控目標為構成機房的各個子體系，包含動力體系、環境體系、消防體系、保安體系、網絡體系，如圖1 所示。機房環境監控體系根據網絡綜合布線體系選用集散監控，在機房監督室放置監控主機，運轉監控軟件，以一致的界面臨各個子體系會集監控。實時監督各體系設備的運轉情況及作業參數，發現部件毛病或參數反常，即時采納多媒體動畫、語音、電話、短消息等多種報警辦法，記載歷史數據和報警事情，供給智能專家確診建議和長途監控辦理功用WEB閱讀。

　　

　　圖1 機房環境設備監控體系示意圖

　　1.1動力環境監控體系

　　動力體系監控包含機房的悉數電源設備，如高壓配電、低壓配電、柴油發電機組、配電柜、UPS、直流電源體系、蓄電池、防雷體系等。

　　

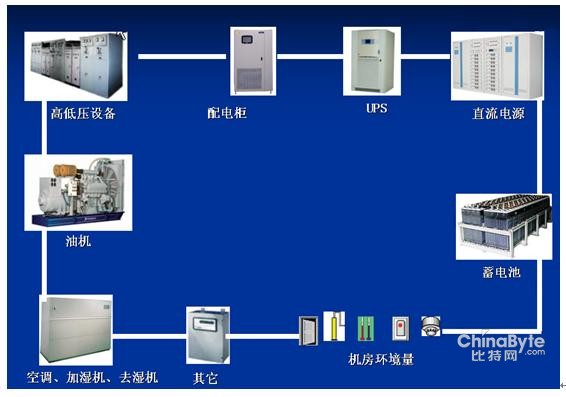

　　圖2 動力環境監控體系示意圖

　　(1)供配電：監測一級、二級溝通配電柜的主回路和各分回路的各種參數。如電壓、電流、頻率、有功功率、功率因數、無功功率、視在功率等;監督各級開關的開關情況。顯現和記載各種參數的改動曲線，并對各種報警情況進行記載和報警處置。

　　(2)柴油發電機組：監測發電機組輸出電壓、電流、頻率(轉速)及水溫、油位、油壓等參數;發電機組運轉情況、燃油閥開關情況等各種情況的實時記載和報警處置;操控發電機組的啟停。

　　(3)UPS：在UPS供貨商供給UPS通訊協議的情況下，能夠監測協議供給的一切參數和情況。參數包含輸入輸出電壓、電流、頻率、功率、蓄電池組的電壓、后備時刻、溫度等;情況包含整流器、逆變器、電池、旁路、負載等部件的情況;顯現和記載各種參數的改動曲線，并對各種報警情況進行記載和報警處置。

　　(4)直流電源體系：監測輸入市電的情況，電池電壓及其情況，顯現和記載電池電壓、蓄電池溫度的改動曲線，并對各種報警情況進行實時的記載和報警處置。

　　(5)防雷體系：監測電源防雷器的作業情況，對防雷器被雷擊或浪涌損壞進行實時的記載和報警告訴。

　　1.2空調設備監控

　　機房內選用精細空調制冷，用戶可根據精細空調供貨商供給的通訊協議，實時監測精細空調的回風溫度、濕度、冷卻水進出溫度、流量及冷凍機、冷卻水泵作業電流等參數;監測作業情況包含壓縮機情況、風機情況、加熱器情況、抽濕器情況(水冷式空調還可監測到冷卻水塔的補水池液面情況、冷卻水塔電扇情況、冷卻水閥門情況等)等各種作業情況;顯現和記載各種參數改動曲線，并對各種報警情況進行實時的記載和報警處置。操控空調的啟停、調理溫度和濕度。

　　1.3消防體系監控

　　經過收集消防操控器或煙感探測器、溫感探測器的報警信號實時監測火災警情況，當有火災發作，監督體系以直觀的畫面顯現報警信息并作報警告訴，采納操控措施如開門開通風設備，啟停其他有關設備。

　　1.4溫濕度監控

　　經過收集溫濕度傳感器所監測的溫度和濕度數據，以直觀的畫面實時記載和顯現機房各區域的溫濕度數據及改動曲線，以及越界報警信息處置。

　　1.5圖畫監控體系

　　圖畫監控體系選用視頻組態的概念，將各通道的圖畫以控件組態的辦法隨意刺進某個界面，關于大型的監控體系而言，以電子地圖的辦法來會集辦理各個場所的數據和圖畫的界面，非常便利。因為將動力環境監控和閉路監控合二為一，因此能夠隨意完結動力環境與圖畫的聯動操控，一旦有反常事情發作，監控體系主動彈呈現場圖畫畫面，即時錄像并作報警提示和處置。

　　

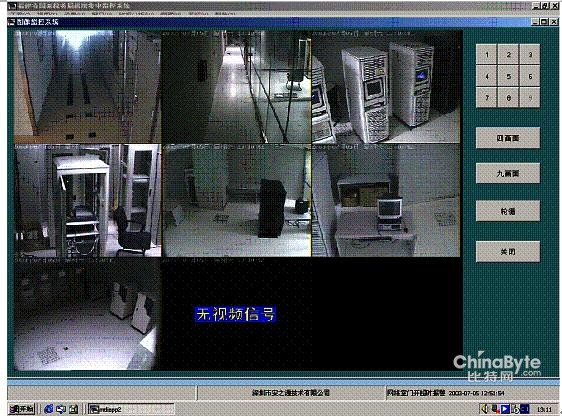

　　圖3 圖畫監控體系示意圖

　　1.6漏水監測體系

　　關于計算機機房，漏水是不容忽視的安全防護主要內容之一。現代化的機房安頓很多精細電子設備，如程控溝通、網絡服務器以及為其供給恒溫恒濕環境的專用空調等，而空調的運轉需求要有加濕的上水、排水及空調的冷凝水。空調的水體系對在地板下面很多傳輸線纜及電源插頭及接線盒構成極大的損害，即便是一個很小的走漏，也能夠形成機房設備的運轉癱瘓，帶來不可估量的經濟損失。為保證機房網絡設備的正常運轉，裝置于地板下的漏水檢測對機房設備的保護非常重要。能夠精確及時的發現走漏方位，及時處置，對保證整個體系的安全。

　　漏水監測體系經過收集測漏主機的報警信號監測任何漏水探頭上的漏水情況，一旦發作報警，當即堵截上水支管和上水總管的上水電磁閥，完全關閉水路，隔絕持續泄水發作，并能夠定位檢測詳細的漏水體系，一起將報警信息經過短信渠道發送到有關辦理人員，且在現場有聲光報警發生。

　　

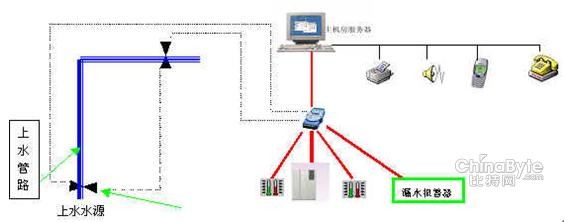

　　圖4 漏水監測體系示意圖

　　1.7智能門禁體系

　　由門禁操控器、門禁卡、讀卡器、電控鎖、網絡擴展器、門禁辦理軟件、辦理計算機等構成，完結了對機房的收支操控、進出信息登錄、保安防盜、報警，一起供給了多種形式(RS485，無線modem，撥號，TCP/IP，短信，SP)的聯網功用。

　

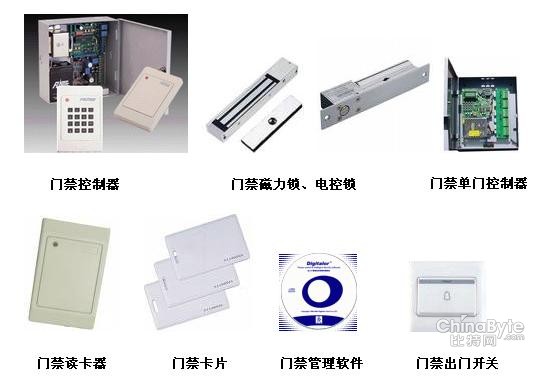

　圖 5 門禁體系構成設備圖

　　2 機房設備監控體系的作用及含義

　　(1)完結少人或無人值守，完結會集保護、會集辦理

　　選用機房設備監控體系的根本意圖，是對機房設備進行實時主動監控，完結少人或無人值守，改動曩昔的落后保護辦法。用精確、疾速、實在的數據全部體現設備及體系的運轉情況，是完結會集保護、會集辦理的根本保證。因為選用了領先的規劃和建造，能夠做到不添加保護人員的意圖。實習標明，機房設備監控體系能夠到達削減值守人員、進步保護水平、進步作業功率的作用。

　　(2)為保護供給實在技能數據，推動科學保護辦理辦法

　　樹立機房設備監控體系的結尾意圖是在少人或無人值守的條件下完結具有科學性的、新的保護辦理辦法的運作。很多的實時數據，直觀的反映設備、體系的實在情況。經過對監測數據的科學處置、剖析，可定性或定量地對設備、體系作業質量給予精確的評估。能夠以很多的技能數據為根據，輔導設備的維修保護，選用專家體系，擬定科學合理的設備保護方案。充分利用設備的主動化功用，運用科學的操作程序，把曩昔落后、雜亂的監測辦法、辦法進行改善提煉，并經過領先的主動監測手法，把設備保護作業變的簡略、輕松、精確、高效。如把發電機組的自啟動帶載實驗和直流體系、UPS供電體系的電池組容量核對性檢查作業奇妙聯系，一致安排，會集監測，可一起獲取多種設備的監測數據。在專家體系的支持下，得出精確的剖析成果，由此輔導設備的毛病防止維修及替換。

　　3 機房設備監控體系使用作用和寬廣的遠景

　　機房設備監控體系能疾速、精確地完結數據收集和轉發，使保護人員能夠實時看到機房的運轉情況，也可將各機房情況會集顯現，并供給現場的監控畫面，發現反常即主動報警，保證機房設備的安穩運轉;進步了機房辦理的安全功能和牢靠程度，完結了機房的科學辦理。

　　從使用范疇看，機房監控將會得到越來越廣泛的使用。機房監控體系在各行業范疇都對它有火急的需求。比方，連鎖超市、中大型工廠、重要的政府部門、工商部門、金融機構等，均需求選用渙散布置、會集監控的體系完結全天候、無人值守的監督作業，為其事務安全、高效展開保駕護航。
文章來源：http://www.kaisuo0917.com
